OU1700超声波管道测厚仪

产品描述:沧州欧谱生产的OU1700高精密超声波测厚仪采用“杂波飞渡技术”超声波测量原理,利用单晶延迟探头,从被测工件的一侧向材料内发射声波,对其厚度进行实时的数字化测量,而无需切开被测工件,是一种超小型测量仪器。它能快速,无损伤,精确地进行测量。本仪器利用多次回波提高精度,使分辨率可达0.001mm,测量下限低至0.15mm。测厚范围更广,测量数值更精确,也可避免在测量中与材料相关的误差。
服务热线:0317-3038768
立即咨询

一、产品概述

沧州欧谱生产的OU1700高精密超声波测厚仪采用“杂波飞渡技术”超声波测量原理,利用单晶延迟探头,从被测工件的一侧向材料内发射声波,对其厚度进行实时的数字化测量,而无需切开被测工件,是一种超小型测量仪器。它能快速,无损伤,精确地进行测量。本仪器利用多次回波提高精度,使分辨率可达0.001mm,测量下限低至0.15mm。测厚范围更广,测量数值更精确,也可避免在测量中与材料相关的误差。
本仪器可广泛应用于金属材料厚度的测量。针对薄件测量和高精度测量,更见其优越性。此外,本仪器还可穿透较薄的涂层,漆层,可用于灭火器等带有漆层的超薄壁的测量。

二、主要功能

■ 采用“杂波飞渡技术”,一方面可以实现超薄件的测量,最小厚度(钢)可达0.15mm;另-方面可以实现高精度测厚。最高分辩率可达0.001mm;
■ OU1750增加双晶5M、7M探头,实现0.15-300mm的大量程高精度测量;
■ 两种测量模式 底波回波模式满足常规厚工件测量,回波-回波模式满足薄工件测量精度高;
■ 可穿越表面涂层进行测量;
■ 探头放在测厚仪试块上按键自动调零;
■ 有LED背光显示,方便在光线昏暗环境中使用;
■ 具有声速校准 (反测声速)或单点校准功能;
■ 可以进行报警设置和差值模式设置;
■ 公英制转换; 毫米和英寸可切换单位;
■ 可存储5种不同材料的声速;
■ OU1750可选配4mm单品探头、双晶(4mm探头、2M高穿透探头、7M小管径探头)


三、技术参数

型号
OU1700

探头类型
单晶

测量范围
0.15mm~20mm(钢)

测量频率
15M、20M单晶

显示分辨率
0.01 mm、0.001mm
声速范围
1000-9999m/s
显示
128×64 LCD显示,LED背光
示值误差
±0.005mm(3mm以下)、 ±0.01mm (20mm以下)
自动关机
5分钟无操作后自动关机
工作温度
-10℃~+50℃,有特殊要求可达-20℃
工作电压
两节5#1.5V AA电池,当电量不足时,有低电压提示
操作时间
碱性电池最长可使用200小时(不使用背光)
数据存储
500个数值存储功能
默认储存声速
可存储5种不同材料的声速,井且连续可调
外形尺寸
153×67×26 mm
整机重量
220g
标准配置
主机1台、15M单晶探头1支、延迟块1个、
       耦合剂1瓶、5号电池2节、文件1套
主机1台、15M单晶探头1支、5M双晶探头1支、
       延迟块1个、耦合剂1瓶 5号电池2节、文件1套
可选配置
4mm单晶探头、数据传输线
4mm单晶探头、4mm双晶探头、
       2M高穿透探头、7M小管径探头、数据传输线

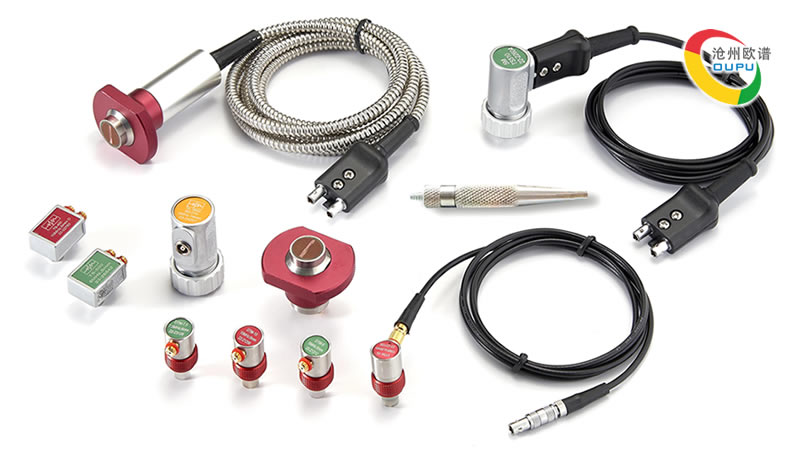

四、探头选择

型号
频率
直径
测量范围
OU1700-1
15M单晶
6mm
0.15-20mm
OU1700-2
15M单晶
4mm
0.15-20mm

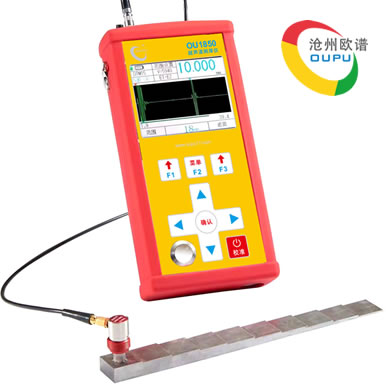

五、仪器选型指南

产品图片
型号
OU1500
OU1600
OU1700
OU1800
OU1850
测量模式
脉冲-回波模式
脉冲-回波模式
脉冲-回波模式
回波-回波模式
脉冲-回波模式
   回波-回波模式
脉冲-回波模式
   回波-回波模式
测量范围
0.9~220mm
0.5~508mm
0.15~25mm
0.5~508mm
0.15~1500mm
显示精确度
0.1mm
0.01mm
0.001mm
0.01mm
0.001mm
测量误差
±(1%H+0.1)mm
±(0.5%H+0.04)mm
±0.01mm
±(0.5%H+0.01)mm
±0.1%H
声速范围
1000~9999m/s
1000~9999 m/s
1000~9999 m/s
1000~9999 m/s
400~19999 m/s
穿透涂层范围
×
×
0.15-25mm
2.0~100mm
0.15~1500mm
公英制转换
×
背光
声速调节
探头识别
×
反测声速
存储功能
×
通讯功能
×
A/B扫
×
×
×
×
波形显示
×
×
×
×
数据统计
×
×
×
×
增益
×
×
×
×
频率调节
×
×
×
×
声程修正
×
×
×
×
可选探头
标准
标准、微径、粗晶、高温
4mm单晶
标准、微径、粗晶、高温
标准、微径、粗晶、高温
