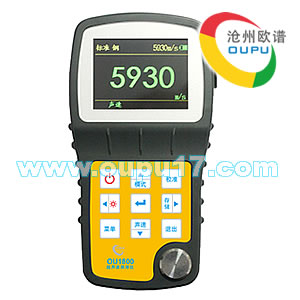

OU1800穿透涂层超声波测厚仪智能地采用脉冲-回波、回波-回波检测技术,通过先进的数字信号处理芯片大大提高了检测精度,极大地提高生产过程中的成品率。测厚仪选用高分辨率的真彩液晶屏,高度"人机友好”的操作系统将提供给用户非凡的使用体验。
OU1800测厚仪适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻 璃、玻璃纤维及其他任何超声波的良导体的厚度。可以广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
■ 具有探头零点校准、两点校准功能,可对系统误差进行自动修正;
■ 根据已知厚度可以反测声速,以提高测量精度;
■ 实时显示测量材料最大值和最小值;
■ 可穿越表面涂层进行测量使您免除辛苦打磨的繁琐准备工作,只需略微处理涂层表面就可以实现轻松测厚;
■ 高精度的测量电路保证在整个测量范围内都为0.1/0.01mm或0.01/0.001 inch的分辨率;
■ 2.4寸(320×240) 真彩液晶屏作为显示界面,背光亮度可调,自动熄屏功能;
■ 具有声速校准 (反测声速)或单点校准功能;
■ USB接口可与.上位机通信,实现测厚数据在线统计,TF卡存储保存;
■ 公英制转换; 毫米和英寸可切换单位;
工作原理 | 脉冲-回波、回波回波 |
检测范围 | 0.5~508mm、穿透涂层2-150mm(涂层厚度3mm) |
分辨率 | 0.1mm(>100mm)/0.01 mm(<100mm) |
示值精度 | ±(0.5%H+0.01) mm |
扫描模式 | 25次/秒 |
频率带宽 | 0.5-1 5MHz |
声速 | 1000~ 9999m/s |
屏幕 | 2.4寸高对比度320×240真彩液晶屏 |
单位 | mm/inch |
语言 | 中/英文 |
声程修正 | 自动 |
探头连接状态指示 | 有 |
存储 | TF卡机存储,可以导出保存 |
通信 | USB接口与上位机通信 |
使用环境 | 温度: -10℃~50℃、湿度: 5%~90% |
电源 | 2×1.5V |
外型尺寸 | 145×75×27mm |
重量 | 240g |
标准配置 | 主机1台、探头1只、电池2节、耦合剂1瓶、文件1套、包装箱1个 |
可选探头 | 穿透/高温/薄壁/粗晶/小管径 |
型号 | 频率 | 测量范围 | 测试条件 |
OU1800-1 | 5M | 1.2-225mm | 穿透涂层 |
OU1800-2 | 7M | 0.7-60mm | 薄工件 |
OU1800-3 | 2M | 3.0-300mm | 厚工件 |
OU1800-4 | 5M | 1.5-200mm | 高温探头 |
OU1800-5 | 5M | 3.0-80mm | 铸件探头 |
材料 | 声速 | ||
In/us | m/s | ||
铝 | Aluminum | 0.250 | 6340-6400 |
钢 | Steel, common | 0.233 | 5920 |
不锈钢 | Steel, stainless | 0.226 | 5740 |
黄铜 | Brass | 0.173 | 4399 |
铜 | Copper | 0.186 | 4720 |
铁 | Iron | 0.233 | 5930 |
铸铁 | Cast Iron | 0.173-0.229 | 4400-5820 |
铅 | Lead | 0.094 | 2400 |
尼龙 | Nylon | 0.105 | 2680 |
银 | Silver | 0.142 | 3607 |
金 | Gold | 0.128 | 3251 |
锌 | Zinc | 0.164 | 4170 |
钛 | Titanium | 0.236 | 5990 |
锡 | Tin | 0.117 | 2960 |
丙烯酸(类)树脂 | 0.109 | 2760 | |
环氧树脂 | Epoxy resin | 0.100 | 2540 |
冰 | Ice | 0.157 | 3988 |
镍 | Nickel | 0.222 | 5639 |
树脂玻璃 | Plexiglass | 0.106 | 2692 |
聚苯乙烯 | Polystyrene | 0.092 | 2337 |
陶瓷 | Porcelain | 0.230 | 5842 |
聚氯乙烯 | PVC | 0.094 | 2388 |
石英 | Quartz glass | 0.222 | 5639 |
硫化橡胶 | Rubber, vulcanized | 0.091 | 2311 |
聚四氟乙烯 | Teflon | 0.056 | 1422 |
水 | Water | 0.058 | 1473 |
产品图片 | ![]() | ![]() | ![]() | ![]() | ![]() |
型号 | OU1500 | OU1600 | OU1700 | OU1800 | OU1850 |
测量模式 | 脉冲-回波模式 | 脉冲-回波模式 | 脉冲-回波模式 回波-回波模式 | 脉冲-回波模式 回波-回波模式 | 脉冲-回波模式 回波-回波模式 |
测量范围 | 0.9~220mm | 0.5~508mm | 0.15~25mm | 0.5~508mm | 0.15~1500mm |
显示精确度 | 0.1mm | 0.01mm | 0.001mm | 0.01mm | 0.001mm |
测量误差 | ±(1%H+0.1)mm | ±(0.5%H+0.04)mm | ±0.01mm | ±(0.5%H+0.01)mm | ±0.1%H |
声速范围 | 1000~9999m/s | 1000~9999 m/s | 1000~9999 m/s | 1000~9999 m/s | 400~19999 m/s |
穿透涂层范围 | × | × | 0.15-25mm | 2.0~100mm | 0.15~1500mm |
公英制转换 | × | √ | √ | √ | √ |
背光 | √ | √ | √ | √ | √ |
声速调节 | √ | √ | √ | √ | √ |
探头识别 | × | √ | √ | √ | √ |
反测声速 | √ | √ | √ | √ | √ |
存储功能 | × | √ | √ | √ | √ |
通讯功能 | × | √ | √ | √ | √ |
A/B扫 | × | × | × | × | √ |
波形显示 | × | × | × | × | √ |
数据统计 | × | × | × | × | √ |
增益 | × | × | × | × | √ |
频率调节 | × | × | × | × | √ |
声程修正 | × | × | × | × | √ |
可选探头 | 标准 | 标准、微径、粗晶、高温 | 4mm单晶 | 标准、微径、粗晶、高温 | 标准、微径、粗晶、高温 |
